产品中心

自愈环光端机系列

系列产品 简介

1路RS-232/485/422
可选双、单环自愈

TF301说明书
TF301B说明书(网管型)

1路RS-232/485/422
导轨型 可选双、单环自愈

TF301S-GD说明书

   串口自愈环系列光端机专门为电力配网自动化、工业自动化、交通、电信等工业高可靠数据通信而设计。解决了通讯距离远与通讯速率高、节点多且分散的矛盾,同时也解决了电磁干扰、地环干扰和雷电破坏的难题,大大节约了光纤资源。该自愈环光端机构建的光纤双环网互为备用,自诊自愈,大大提高了数据通讯的可靠性、安全性和保密性。该光端机可选强大的网管功能,网管型主站光端机收集所有站点的通信工作状况(包括自己的工作状况)反应到PC机的网管界面上,这样所有主从站的光端机的状况在PC机上一目了然,系统配有故障报警,从而达到了对连接通信节点的物理光路的监测,实时报警和故障定位,及时排除光通信网络中存在的隐患。
   该系列自愈环光端机数据接口丰富,1~32路RS-232/485/422可选,支持4路时隙交叉或32选1功能(光纤环网中32路数据点对点通信),透明传输,波特率(0~115.2Kbps)自适应,无需改动用户通信协议。该系列光端机采用大规模专业集成电路,高集成光收发器件及数字锁相环技术,小体积,高可靠性,支持256以上光纤节点,各从站故障、掉电、断纤时自动切除,故障恢复后自动投入。切换时间小于10us。自愈判据依次为收无光,收失步,E3误码,E6误码。
  导轨安装图片为单纤双向光口,用户可选双纤双向。导轨安装产品默认供电方式为:内置DC5-24V。支持主被双电源接入。

1路应急电话
+1路广播音频
+1路报警+1路串口
可选双、单环自愈

TF303说明书

1路RS-232/485/422
+ 网管
导轨型 可选双、单环自愈

TF301BS-GD说明书

4路RS-232/485/422
可选网管
可选双、单环自愈

TF304说明书
TF304B说明书

4路RS-232/485/422
导轨型 可选双、单环自愈

TF304S-GD说明书

特 性
物理特性 单纤、双纤环网可选
适用光纤 多模、单模可选
适用波长 850nm,1310nm,1550nm可选
光纤接口 ST、SC、FC可选
数据接口 1~32路RS-232/485/422可选
音频接口 音频、电话可选
通信模式 点对点、一主多从、轮询模式可选
数据传输 透明传输,无需改动用户通信协议
切换时间 故障切换时间小于10us

8路RS-232/485/422
可选网管
可选双、单环自愈

TF308说明书
TF308B说明书

4路RS-232/485/422
+ 网管
导轨型 可选双、单环自愈

TF304BS-GD说明书

光纤节点 网管型支持128个;非网管支持光纤节点无限制
接口转换 支持RS-232/485/422转换
判断依据 无光,失步,E3误码,E6误码
自诊自愈 双环互为备用,不怕断纤、不怕断电
通信速率 0~115.2Kbps(1.5Mbps可选)
误 码 率 ≤10-9
工作温度 -25℃~75℃
相对湿度 0-95%(不冷凝)
通信距离 标配(0-40)Km×N
使用寿命 优于十万小时

多环集中网管
4路数据可交叉
RS-232/485/422
可选双、单环自愈

TF305-3U说明书

多环集中网管
32路数据、支持32选1
RS-232/485/422
可选双、单环自愈
T

F332-3U说明书

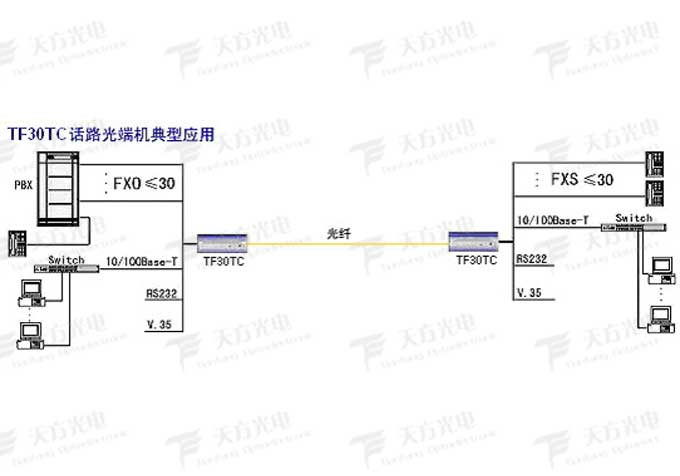

典型应用
